XZF 旋轉圓盤閘閥

産品概述

XZF旋轉圓盤閘閥通過旋轉軸帶動閥闆運動，使得閥門開關動作時的運動爲旋轉運動。氣動執行機構的活塞杆不與介質直接接觸，延長了執行機構的使用壽命。密封副采用硬質合金、陶瓷燈耐磨材料，具有較好的機械性能和耐磨性能，解決了密封面因物料沖刷而易被沖蝕、壽命不高的問題，因而具有更長的使用壽命，能爲用戶帶來理想的使用效果和經濟效益，有利于設備檢修和運行調節，從而使整體運行的安全性、經濟性明顯提高。



适用範圍

适用于發電廠幹灰系統氣、渣的進出料做啓閉之用，也适用于礦山、鋼鐵、造紙、石化等有磨損、腐蝕性介質、粉末、煙氣等介質在管邊上的啓閉之用。



安裝、使用要點

1、安裝前應仔細閱讀本說明書，并核對閥門型号、通徑及技術參數。

2、嚴禁裝上閥門後施焊法蘭。管道自先預留的閥門安裝距離應适當，法蘭兩邊加墊片。

3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏料，以保證閥門的夾緊和正常工作。

擰緊螺栓應做到均勻對稱。



産品特點

1)料口全流通無阻擋物，卡灰、積灰現象少。

2)耐磨性好，使用壽命長。

3)閥門安裝使用時有方向要求，介質流向應與閥門上的标志一緻。

4)結構緊湊、安裝方便。



主要技術參數

公稱壓力：1.0Mpa

介質溫度：≤150-450℃，耐高溫

強度試驗：1.5Mpa

密封試驗：1.1Mpa





常見故障及排除方法

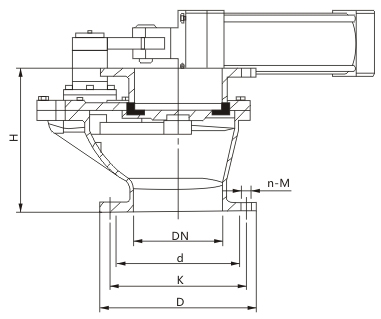

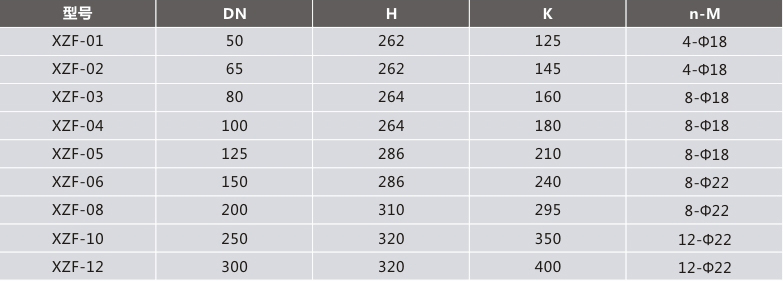

尺寸參數表
