HZ644HC-10Q 金屬密封雙閘閥

産品概述

該閥一面閥闆采用獨創的開孔設計、啓動負荷小、閥腔無卡塞現象。另一面閥闆采用硬質合金單面密封，耐磨性強、密封性好、使用壽命長。



工作原理

當氣源從上進氣口通入時，氣缸杆帶動閥闆向下運動，閥門關閉。當氣源從下進氣口通入時，氣缸杆帶動閥闆向上運動，閥門開啓。閥闆與密封環之間加載彈簧，彈簧力始終使閥闆壓向密封環，又容許閥闆在垂直上下方向移動，這有助于補償閥門件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防治顆粒介質進入兩密封面之間，在啓閉過程中，閥闆能産生自轉，使得密封面之間産生研磨、抛光作用而且由于閥體對通道偏心，在開啓排卸物料時，會産生渦流，形成的物料旋渦會自行清掃閥門内腔。所有的這些特點，使得閥門具有超常的使用壽命，爲您的系統安全運行提供了可靠的保證。



适用範圍

火力發電廠、冶金、醫藥、化工等各類粉塵、顆粒的輸送



型号編制方法說明

HZ 閥門類型代号:： "HZ" 表示往複滑動閘閥

6 傳動形式代号： "6" 表示氣動

4 連接形式代号："4" 表示法蘭連接

4 傳動形式代号： "4" 表示平行式雙閘闆

HC 密封面材料代号："HC" 表示金屬

10 閥門公稱壓力：其數值是以 "MPa" 爲單位的公稱壓力值的10倍

Q 閥體材料代号: "Q"表示球墨鑄鐵



主要技術參數

公稱壓力：1.0Mpa

介質溫度：≤150-450℃

強度試驗：1.5Mpa

密封試驗：1.1Mpa



安裝尺寸、外形圖

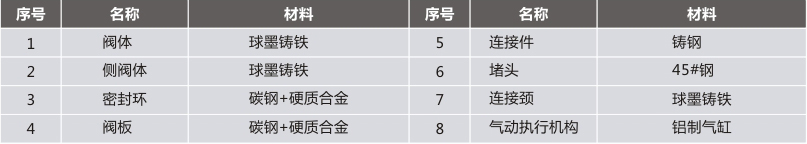

主要零部件材料及名稱
